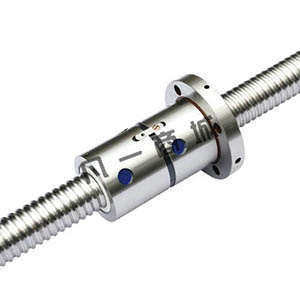

SKF絲桿，SKF滾珠絲桿的特性：
滾珠絲杠由螺桿、螺母、鋼球、預壓片、反向器、防塵器組成。它的功能是將旋轉運動轉化成直線運動，這是艾克姆螺桿的進一步延伸和發展，這項發展的重要意義就是將軸承從滾動動作變成滑動動作。由于具有很小的摩擦阻力，滾珠絲杠被廣泛應用于各種工業設備和精密儀器。
滾珠絲杠是工具機和精密機械上最常使用的傳動元件，其主要功能是將旋轉運動轉換成線性運動，或?qū)⑴ぞ剞D(zhuǎn)換成軸向反復作用力，同時兼具高精度、可逆性和高效率的特點。
滾珠絲杠主要參數為：公稱直徑與導程。
滾珠絲杠軸承為適應各種用途，提供了標準化種類繁多的產品。廣泛應用于機床，滾珠的循環方式有循環導管式、循環器式、端蓋式。預壓方式有定位預壓（雙螺母方式、位預壓方式）、定壓預壓。可根據用途選擇適當類型。絲桿有高精度研磨加工的精密滾珠絲杠（精度分為從CO-C7的6個等級）和經高精度冷軋加工成型的冷軋滾珠絲杠軸承（精度分為從C7-C10的3個等級）。另外，為應付用戶急需交貨的情況，還有已對軸端部進行了加工的成品，可自由對軸端部進行追加工的半成品及冷軋滾珠絲杠軸承。作為此軸承的周邊零部件，在使用所必要的絲杠支撐單元、螺母支座、鎖緊螺母等也已被標準化了，可供用戶選擇使用。
- 標準導程精密G7和G9
- 軸和螺母的材料為X30Cr13（與AISI 420類似）
- 滾珠的材料為不銹鋼 X105CrMo17 (與 AISI 440C類似)
- 可選特定尺寸的安全環
- 可選特定尺寸的刮器。
- 出色的可重復性和定位精確度
- 平順運行
- 超緊湊螺母設計，帶螺紋鼻，易于安裝
- 可根據要求提供大尺寸滾珠（BDS型號），從而消除反向游隙
- 適用于在使用前儲存較長時間，或擁有較長使用壽命的應用
- 適用于干凈環境下的操作
技術參數
|
標稱直徑 |
從 6 至 16 mm |
|
導程 |
從 2 至 5 mm |
|
基本的動載荷能力 |
從1.2 至 4.8 kN |
|
基本的靜載荷能力 |
從1,1 至 5,4 kN |
|
最大軸向游隙 |
從 0,05 至 0,07 mm |
SKF滾珠絲桿BDS16*5圖紙
