產品介紹
滾珠花鍵連接特別適用于載荷作用下輪轂或外套在軸上作軸向移動，此時，其承載能力比同樣輪廓尺寸的普通花鍵連接高出幾倍。
滾動花鍵副由花鍵軸、花鍵套、滾珠及循環裝置組成，花鍵軸上有三條互成120°有花鍵，花鍵的兩側均有滾珠及滾道，其中三列滾珠用于正向傳遞轉矩，另三列滾珠則用于反向傳遞轉矩；當花鍵軸與花鍵套產生相對直線運動時，滾珠就在滾道及反向循環裝置中滾動，形成閉合回路
花鍵軸采用優質合金鋼中頻淬硬58HRC，花鍵套采用優質合金鋼滲碳淬硬58HRC。因此具有較高的壽命和強度滾珠、花鍵套、循環裝置與密封裝置是組成一體的，可發自由的從花鍵軸上卸下，滾珠及花鍵磋商上的其他零件均不會散落，結構緊湊，組裝簡單。由于滾珠與花鍵套和花鍵軸滾道的接觸角為45°.因此既能承受徑向載荷，又能傳遞轉矩。
TBI滾珠花鍵副運動合成如下：
當花鍵套利用其中的鋼球在經過精密磨削的花鍵軸上來回做直線運動時，花鍵套和花鍵軸可以一起進行旋轉運動實現傳遞扭矩的功能。
滾珠花鍵副的結構和主要組成部件：

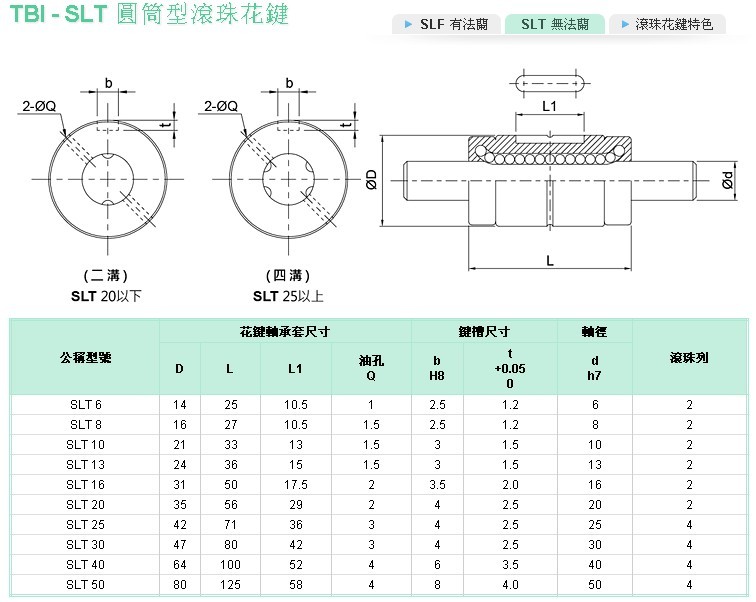

凸緣式花鍵副如上圖所示，根據花鍵套的形式分為圓柱形和正方形兩種。花鍵軸外圓有120°等分排列的三條軌道凸起部分與花鍵套相應部位將滾珠夾持在軌道凸起的左右兩側，形成六條負載滾珠列，花鍵套脫落花鍵軸，滾珠也不會脫落。
滾珠花鍵副的運動原理以及制造工藝等：
滾珠花鍵副具有較緊湊的結構，花鍵軸和花鍵套上有經過精密磨削的滾道槽（滾動數目為2,4,6等），滾道槽經精密磨削加工成近似滾珠直徑的R形，滾珠在槽上滾動，在花鍵套和花鍵軸之間扮演介質功能，實現三者之間的相對直線運動，但三者之間在圓周方向不能進行相對的旋轉運動，從而達到一起傳遞扭矩的功能。設計時，花鍵套、花鍵軸和滾珠之間存在壓力角，從而可以消除三者之間的間隙，提高剛性，實現過盈配合。花鍵套與花鍵軸進行相對直線運動時，滾珠在滾道與回流之間往復循環。高速、平穩、均勻及精密的運動就這樣實現了。
花鍵軸和花鍵套都采用優質的軸承鋼經過高中頻淬火而成，有很高的硬度（HRC58-62）。從而保證很長的使用壽命。
目前滾珠花鍵副可分為兩大類，即凸緣式花鍵副和凹槽式花鍵副兩種。通常情況下，凸緣式花鍵副所能承受的徑向載荷及傳遞的扭矩都較凹槽式花鍵副要大。目前最大規格可以做到花鍵軸直徑200毫米。
滾珠花鍵副的主要應用領域：
數控分度頭；單晶爐；多晶爐；機器手；包裝機械；鍛壓機械（數控鍛壓設備）；計量儀器；摩擦焊機械；輪胎橡膠機械；印刷機；繞線機；繡花機；自動繪圖機、減速機等等。
